功能、特點及應用
功能
◆ 專為采集剩余電流信號設計,電流通常為mA級,且必須用穿芯方式,對平衡性和線性要求較高。
◆ 適用電壓0.5KV及以下,頻率50Hz。
◆ 與DHF系列監控探測器配合使用。
◆ 測量精度: ±0.5%; 測量范圍: 0~1000mA。
◆ 環境溫度: -10℃~+40℃,日平均不超過30℃。
◆ 信號傳輸距離≤10m。
特點及應用
◆ 穿芯結構、油脂環氧樹脂澆注、穩定性更好
◆ 采用高導磁鎳鋼或納米晶、線性度更好、靈敏度更高
◆ 優異的平衡特性、具有極強抗電磁干擾能力
◆ 適用于電機保護、繼電保護、電氣火災監控系統、小電流選線接地系統

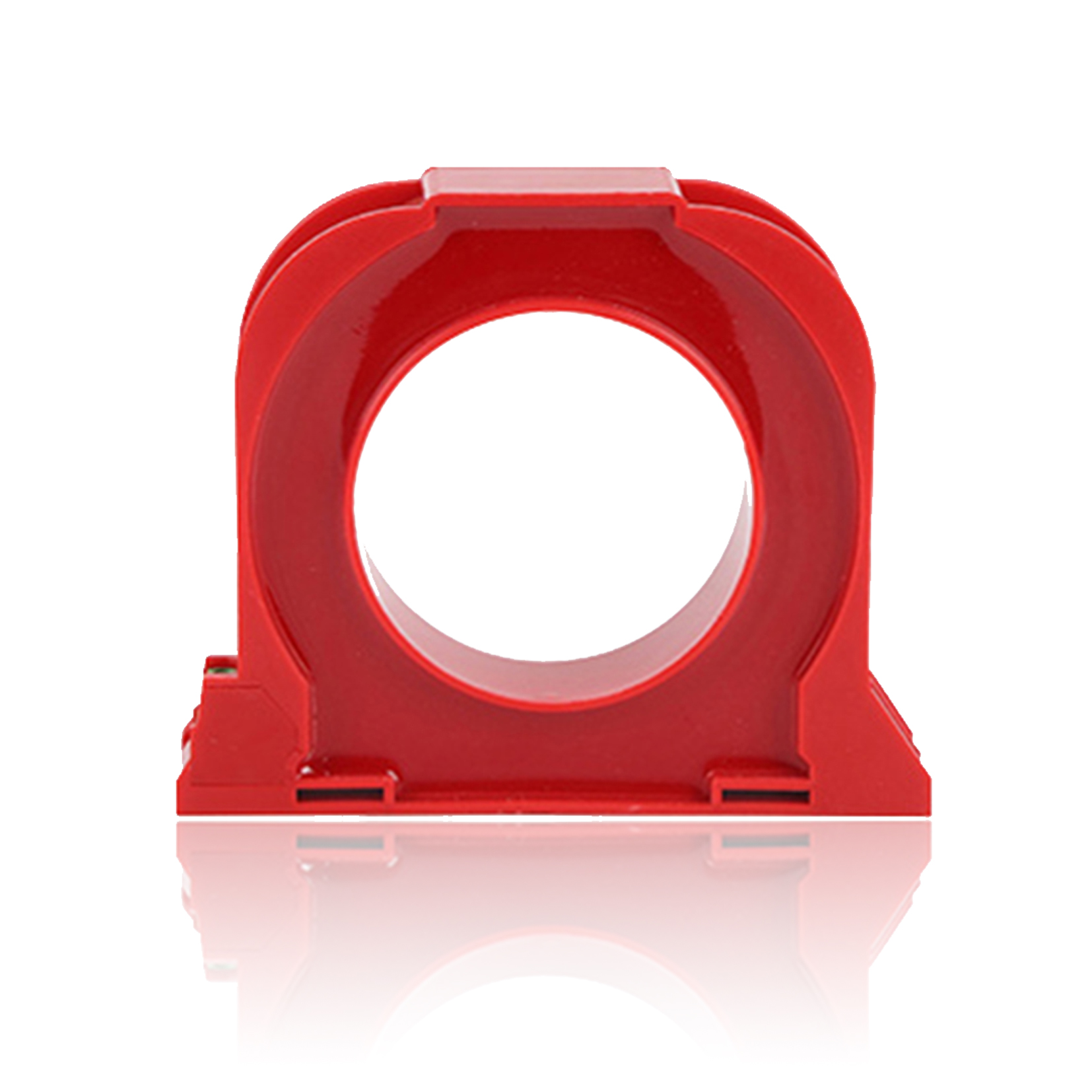

DHRCT-Y系列剩余電流互感器(穿電纜)

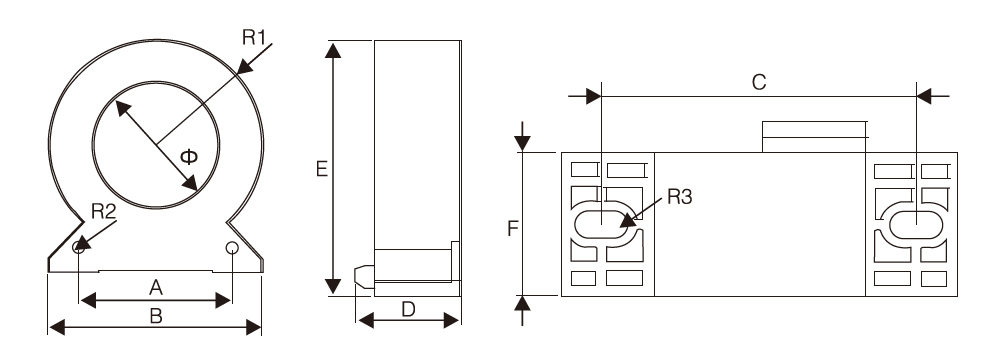

型號 / 尺寸 |
R1 |
R2 |
R3 |
A |
B |
C |
D |
E |
F |
內徑Φ |
DHRCT-Y/45(100A) |
39 |
4.5 |
5 |
59 |
79 |
67 |
35 |
84 |
24 |
45 |
DHRCT-Y/65(225A) |
49 |
4.5 |
5 |
79 |
99 |
86 |
35 |
105 |
24 |
65 |
DHRCT-Y/80(400A) |
56 |
4.5 |
5 |
94 |
113 |
102 |
36 |
120 |
26 |
80 |
DHRCT-Y/100(630A) |
67 |
4.5 |
5 |
112 |
134 |
124 |
36 |
140 |
26 |
100 |
DHRCT-Y/150(1250A) |
94 |
4.5 |
5 |
150 |
187 |
176 |
36 |
195 |
28 |
150 |
