功能、特點及應用
功能
◆ 專為采集剩余電流信號設計,電流通常為mA級,且必須用穿芯方式,對平衡性和線性要求較高。
◆ 適用電壓0.5KV及以下,頻率50Hz。
◆ 與DHF系列監控探測器配合使用。
◆ 測量精度: ±0.5%; 測量范圍: 0~1000mA。
◆ 環境溫度: -10℃~+40℃,日平均不超過30℃。
◆ 信號傳輸距離≤10m。
特點及應用
◆ 穿芯結構、油脂環氧樹脂澆注、穩定性更好
◆ 采用高導磁鎳鋼或納米晶、線性度更好、靈敏度更高
◆ 優異的平衡特性、具有極強抗電磁干擾能力
◆ 適用于電機保護、繼電保護、電氣火災監控系統、小電流選線接地系統

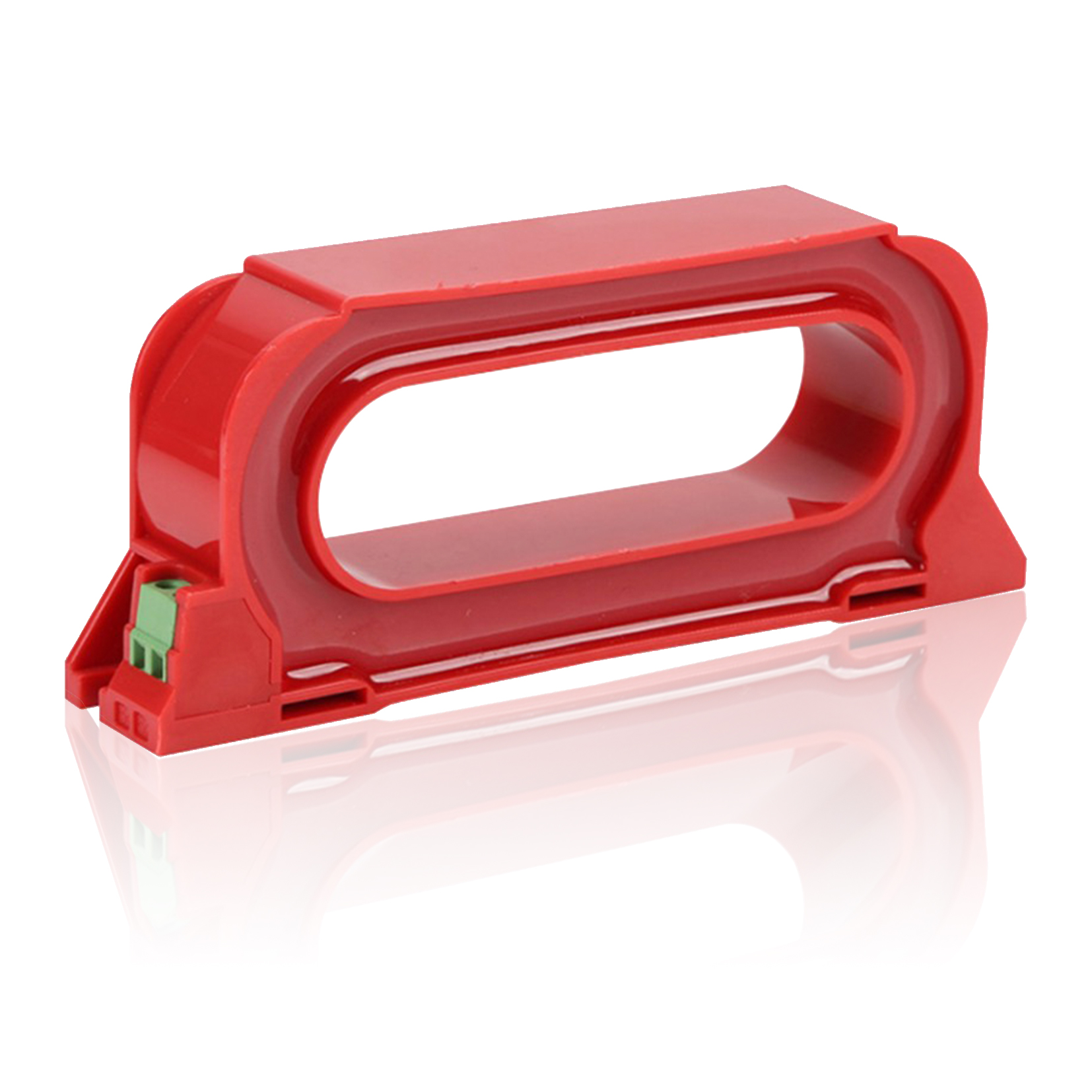

DHRCT-F系列剩余電流互感器(穿銅排)

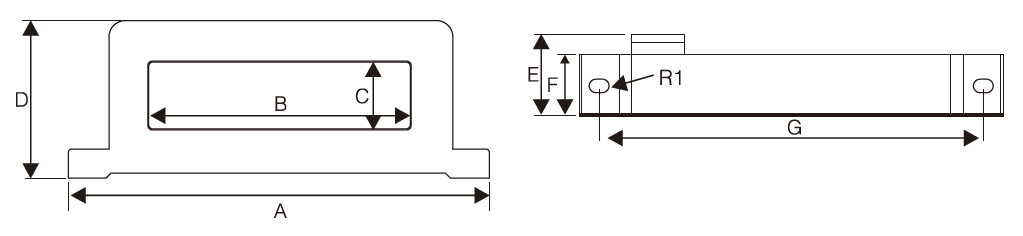

型號 / 尺寸 |
A |
B |
C |
D |
R1 |
E |
F |
G |
DHRCT-F/1028(100A) |
155 |
100 |
26 |
54 |
6 |
30 |
19 |
141 |
DHRCT-F/1432(225A) |
202 |
141 |
35 |
70 |
6 |
35 |
24 |
187 |
DHRCT-F/1832(400A) |
245 |
181 |
35 |
70 |
6 |
35 |
24 |
229 |
DHRCT-F/2245(630A) |
278 |
219 |
47 |
83 |
6 |
35 |
24 |
265 |
DHRCT-F/2645(800A) |
325 |
258 |
47 |
86 |
6 |
35 |
24 |
310 |
DHRCT-F/3045(1250A) |
365 |
300 |
47 |
86 |
6 |
35 |
24 |
350 |
DHRCT-F/3445(2000A) |
408 |
342 |
47 |
86 |
6 |
35 |
24 |
392 |
