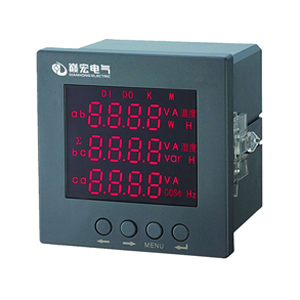

DH194Z-2S4

產品型號:

銷售熱線: 0577-62715119

技術支持: 18968805554(消防產品) 15271381522(雙電源)

上一產品:DH194E-3SY
下一產品:DH194Z-2SY

概述

多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數:三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能,無功電能,電力質量分析,諧波總量2-31次。并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議,實現LCD現場顯示和遠程RS-485數字通訊。具有接安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點,并且能夠完成與業界不同PLC,工控計算機的組網通信。

特點

測量:三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、諧波總量2-31次
顯示:數碼管一三排LED數碼管顯示,可視度高液晶屏-STN藍屏、寬視角、高品質、高清晰LCD液晶顯示
通訊:RS485通訊,MODBUS-RTU協議
輸出:2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展:可直接從電流、電壓互感器輸入信號,現場可編程設置輸入?yún)?shù)變化比
用途:進線、母線以及重要配出回路,適用GCS、GCK、MNS、GGD等柜型

技術參數

精度等級 電流、電壓為0.5級,有功電能為1級,無功電能為2級
顯示方式 LED顯示或LCD顯示
輸入測量 網絡 三相三線3P3L、三相四線3P4L、單相
電壓 額定值 AC400V/AC100V(可通過CT擴展量程,訂貨時說明)
過負荷 持續:1.2倍;瞬時:電壓2倍(10秒)
功耗 <1VA(每相)
阻抗 >300kΩ
精度 RMS測量,精度等級0.5
電流 額定值 AC1A/AC5A(可通過CT擴展量程,訂貨時說明)
過負荷 持續:1.2倍;瞬時:電流10倍(5秒)
功耗 <0.4VA(每相)
阻抗 <20MΩ
精度 RMS測量,精度等級0.5
頻率 50/60Hz±10%
電能 有功、無功電能計量
電源 工作范圍 AC/DC 80-265V
功耗 ≤5VA
輸出模塊 脈沖輸出 2路電能脈沖輸出,光耦繼電器,常數:3200imp/Kwh(Kvarh)
通訊接口 RS-485接口,MODBUS-RTU協議,波特率4800, 9600bps可選
工作條件 環境溫度:-10~+55℃,存儲:-25~+70℃,相對濕度≤93%,海拔高度≤2500m
隔離耐壓 輸入和電源> 2kV,輸入和輸出>1kV,電源盒輸出>2kV
絕緣 ≥100MΩ
?
