概述
E系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能夠測量所有的常用電力參數,包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等,帶電能脈沖輸出和RS485通訊接口,可實現數據的遠程傳輸。并可選配開關量輸入輸出、模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能,產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。
特點
◆ 測量:三相電壓(相/線)、三相電流、三相有功功率(分/總)、三相無功功率、三相功率因數(分/總)、電網頻率、有功電度、無功電度。
◆ 顯示:四排LCD數碼顯示,可適度高。
◆ 通訊:標準RS485接口、MODBUS-RTU協議。
◆ 輸出:2路電能脈沖輸出脈沖常數3200imp/kwh(kvarh)。
◆ 擴展:可通過電壓、電流互感器進行量程擴展、并可現場設置輸入?yún)?shù)比。
技術參數
精度等級 |
電流、電壓為0.5級,有功電能為1級,無功電能為2級 |
顯示方式 |
LED顯示或LCD顯示 |
輸入測量 |
網絡 |
三相三線3P3L、三相四線3P4L、單相 |
電壓 |
額定值 |
AC400V/AC100V(可通過CT擴展量程,訂貨時說明) |
過負荷 |
持續:1.2倍;瞬時:電壓2倍(10秒) |
功耗 |
<1VA(每相) |
阻抗 |
>300kΩ |
電流 |
額定值 |
AC1V/AC5V(可通過CT擴展量程,訂貨時說明) |
過負荷 |
持續:1.2倍;瞬時:電流10倍(5秒) |
功耗 |
<0.4VA(每相) |
阻抗 |
<20MΩ |
頻率 |
50/60Hz±10% |
電能 |
有功、無功電能計量 |
電源 |
工作范圍 |
AC/DC 80-265V |
功耗 |
≤5VA |
輸出模塊 |
脈沖輸出 |
2路電能脈沖輸出,光耦繼電器,常數:3200imp/Kwh(Kvarh) |
通訊接口 |
RS-485接口,MODBUS-RTU協議,波特率4800, 9600bps可選 |
工作條件 |
環境溫度:-10~+55℃,存儲:-25~+70℃,相對濕度≤93%,海拔高度≤2500m |
隔離耐壓 |
輸入和電源> 2kV,輸入和輸出>1kV,電源盒輸出>2kV |
絕緣 |
≥100MΩ |
三相多功能儀表

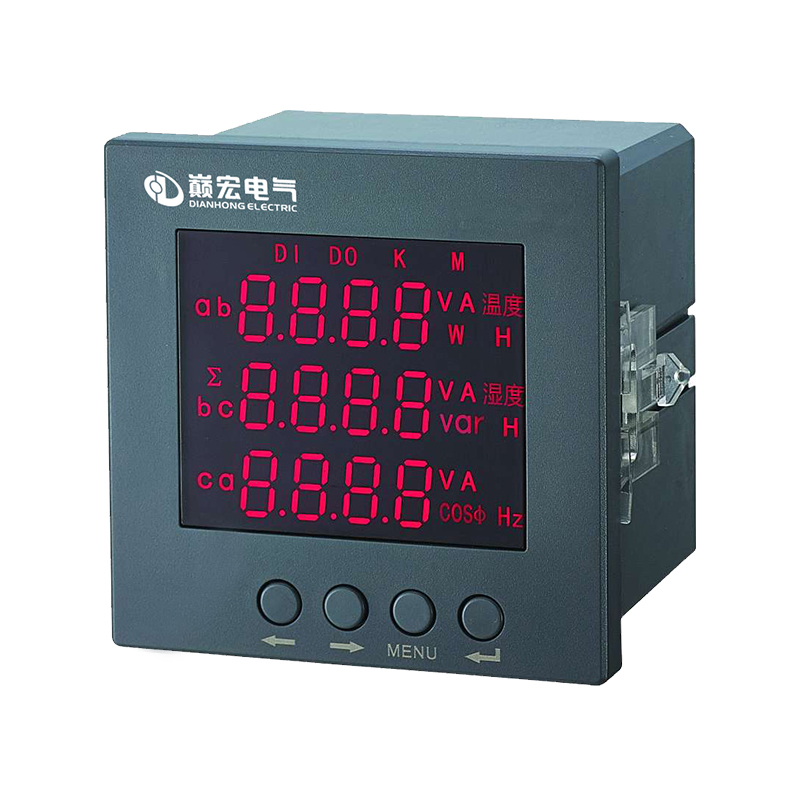

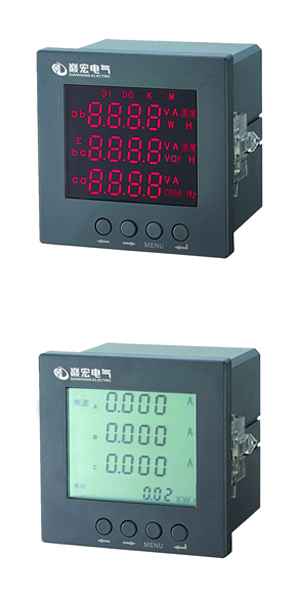

產品圖片 |
型號 |
DH194E-2S4 |
DH194E-3S4 |
DH194E-9S4 |
DH194E-AS4 |
|
開孔尺寸 |
107×107 |
76×76 |
91×91 |
67×67 |
顯示方式 |
LED顯示/LCD顯示 |
測量參數 |
三相電流 |
√ |
√ |
√ |
√ |
三相電壓 |
√ |
√ |
√ |
√ |
頻率 |
√ |
√ |
√ |
√ |
功率因數 |
√ |
√ |
√ |
√ |
有功功率 |
√ |
√ |
√ |
√ |
無功功率 |
√ |
√ |
√ |
√ |
有功電能 |
√ |
√ |
√ |
√ |
無功電能 |
√ |
√ |
√ |
√ |
通訊方式 |
RS-485接口,MODBUS-RTU協議 |
電能脈沖輸出 |
兩路 |
開關量輸入DI/開關量輸出DO(K)
|
4DI/4DO選配 |
/ |
4DI/4DO選配 |
/ |
模擬量輸出(M) |
1-4選配 |
/ |
1-4選配 |
/ |
輔助電源 |
AC/DC 80-265V |

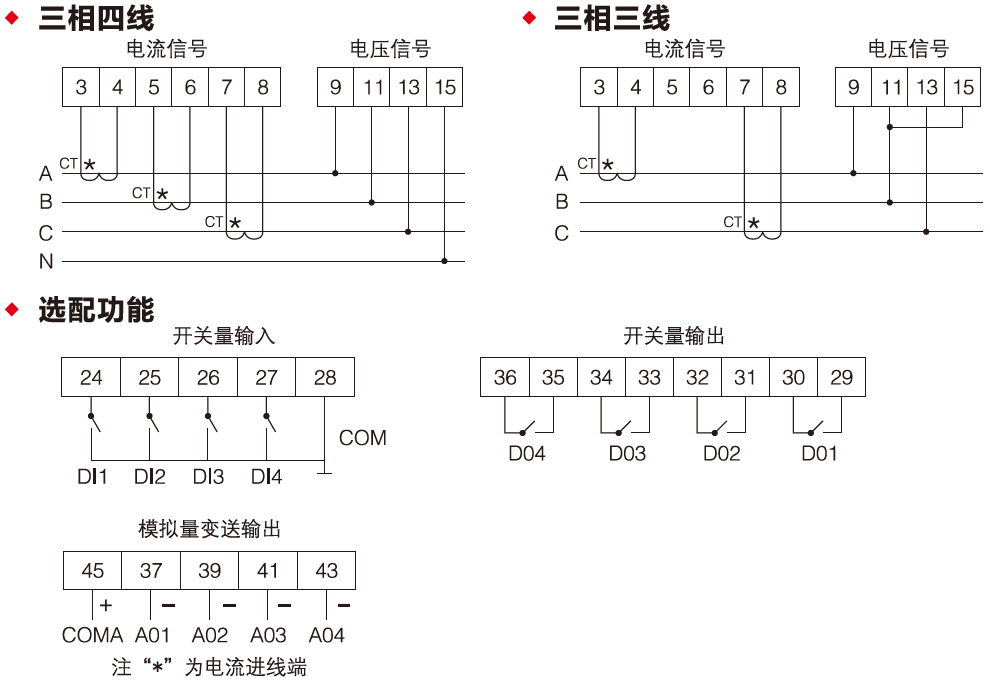

E系列接線原理圖
