概述
◆ K系列智能數顯儀表具備以下功能和特點:
◇ 顯示倍率、通訊地址、波特率等通過面板上按鈕可設置,使用非常靈活方便。
◇ 可選模擬量輸出,輸出為4~20mA, 0~12~20mA等可選。
◇ 可選兩路報警輸出,對被測量參數實現上下限監控。
◇ 可選RS-485數字接口,采用標準MODBUS-RTU協議。
◇ 可選2路開關量輸入,可監視系統內開關量狀態。
◇ 數字校零、數字校調、精度高、性價比極高。
技術參數
精度等級
|
顯示精度0.5級 |
顯示方式 |
LED顯示或LCD顯示 |
輸入 |
標稱輸入 |
電流AC1A,AC5A,AC10A,AC500mA,DC5A,DC20mA等
電流AC100V,AC220V,AC380V,DC100V,DC200V,DC380V,DC75mV等
(可通過CP或PT擴展量程,訂貨時說明) |
過負荷 |
持續:1.2倍;瞬時:電壓2倍(10秒),電流10倍(5秒) |
頻率 |
50/60Hz±10% |
電源 |
輔助電源 |
標配AC220V±5%,可選配AC/DC80-265V |
功耗 |
<4VA |
隔離電阻 |
電源與輸入、變送輸出、通訊接口為AC2kV;輸入、變送輸出、通訊接口為AC1kV |
絕緣電阻 |
≥100MΩ |
平均無故障工作時間 |
≥50000h |
工作條件 |
環境溫度:-10~55℃,相對濕度≤93%,無腐蝕氣體場所,海拔高度≤2500m |
輸出(可選)
|
模擬量(M) |
DC4~20mA / 0~20mA |
數字通訊(C) |
RS-485接口,MODBUS-RTU協議,波特率默認9600(可選4800, 9600)bps |
開關量輸入(K) |
2路開關量輸入,干節點方式 |
報警輸出(J) |
2路開關量報警輸出,繼電器觸點 |

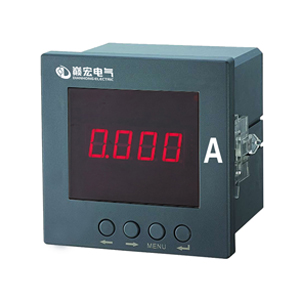

單相電流表
產品圖片 |
型號 |
DH194I-1K1 |
DH194I-2K1 |
DH194I-3K1 |
DH194I-4K1 |
DH194I-5K1 |
DH194I-9K1 |
DH194I-AK1 |
DH194I-DK1 |
|
基本功能 |
測量單相電流,CT可設定,可添加選配功能 |
輔助電源 |
標配電源AC220V,可選配開關電源AC/DC 80-265V(訂貨時說明) |
開孔尺寸 |
151×76 |
107×107 |
76×76 |
116×56 |
92×44 |
91×91 |
67×67 |
45×45 |
顯示方式 |
LED顯示 / LCD顯示 |
C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
M |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
K |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
J |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
選配功能:“√”代表可選,“J”代表報警輸出,“M”代表模擬量輸出,“K”代表開關量輸入,“C”代表RS485通訊

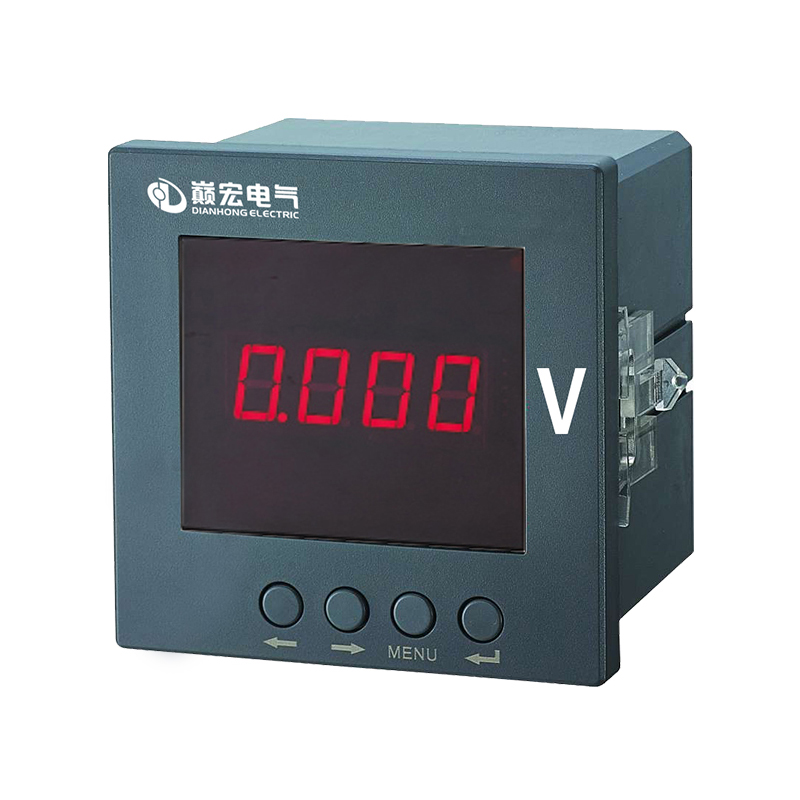

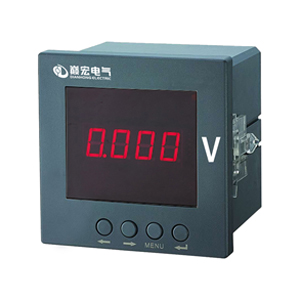

單相電壓表
產品圖片 |
型號 |
DH194U-1K1 |
DH194U-2K1 |
DH194U-3K1 |
DH194U-4K1 |
DH194U-5K1 |
DH194U-9K1 |
DH194U-AK1 |
DH194U-DK1 |
|
基本功能 |
測量單相電流,PT可設定,可添加選配功能 |
輔助電源 |
標配電源AC220V,可選配開關電源AC/DC 80-265V(訂貨時說明) |
開孔尺寸 |
151×76 |
107×107 |
76×76 |
116×56 |
92×44 |
91×91 |
67×67 |
45×45 |
顯示方式 |
LED顯示 / LCD顯示 |
C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
M |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
K |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
J |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
選配功能:“√”代表可選,“J”代表報警輸出,“M”代表模擬量輸出,“K”代表開關量輸入,“C”代表RS485通訊

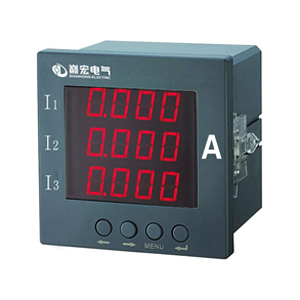

三相電流表
產品圖片 |
型號 |
DH194I-2K4 |
DH194I-3K4 |
DH194I-9K4 |
DH194I-AK4 |
|
基本功能 |
測量三相電流,可添加選配功能 |
輔助電源 |
標配電源AC 220V,可選配開關電源AC/DC 80-265V(訂貨時說明) |
開孔尺寸 |
107×107 |
76×76 |
91×91 |
67×67 |
顯示方式 |
LED顯示 / LCD顯示 |
C |
√ |
√ |
√ |
√ |
M |
√ |
|
√ |
|
K |
√ |
√ |
√ |
√ |
J |
√ |
√ |
√ |
√ |
選配功能:“√”代表可選,“J”代表報警輸出,“M”代表模擬量輸出,“K”代表開關量輸入,“C”代表RS485通訊

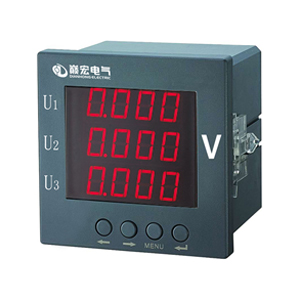

三相電壓表
產品圖片 |
型號 |
DH194U-2K4 |
DH194U-3K4 |
DH194U-9K4 |
DH194U-AK4 |
|
基本功能 |
測量三相電流,可添加選配功能 |
輔助電源 |
標配電源AC 220V,可選配開關電源AC/DC 80-265V(訂貨時說明) |
開孔尺寸 |
107×107 |
76×76 |
91×91 |
67×67 |
顯示方式 |
LED顯示 / LCD顯示 |
C |
√ |
√ |
√ |
√ |
M |
√ |
|
√ |
|
K |
√ |
√ |
√ |
√ |
J |
√ |
√ |
√ |
√ |
選配功能:“√”代表可選,“J”代表報警輸出,“M”代表模擬量輸出,“K”代表開關量輸入,“C”代表RS485通訊

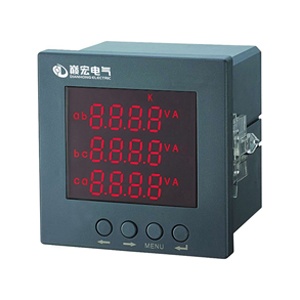

三相電壓電流組合表
產品圖片 |
型號 |
DH194UI-2K4 |
DH194UI-3K4 |
DH194UI-9K4 |
DH194UI-AK4 |
|
基本功能 |
測量三相電流,可添加選配功能 |
輔助電源 |
標配電源AC 220V,可選配開關電源AC/DC 80-265V(訂貨時說明) |
開孔尺寸 |
107×107 |
76×76 |
91×91 |
67×67 |
顯示方式 |
LED顯示 / LCD顯示 |
C |
√ |
√ |
√ |
√ |
M |
√ |
|
√ |
|
K |
√ |
√ |
√ |
√ |
J |
√ |
√ |
√ |
√ |
選配功能:“√”代表可選,“J”代表報警輸出,“M”代表模擬量輸出,“K”代表開關量輸入,“C”代表RS485通訊

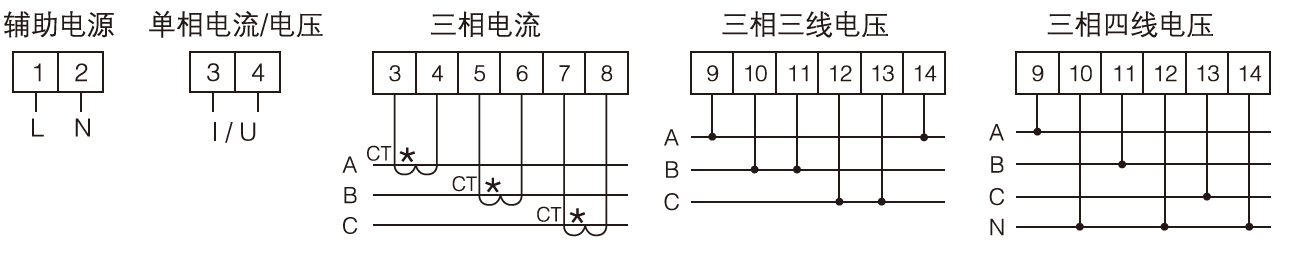

K系列接線原理圖
電流表/電壓表/組合表

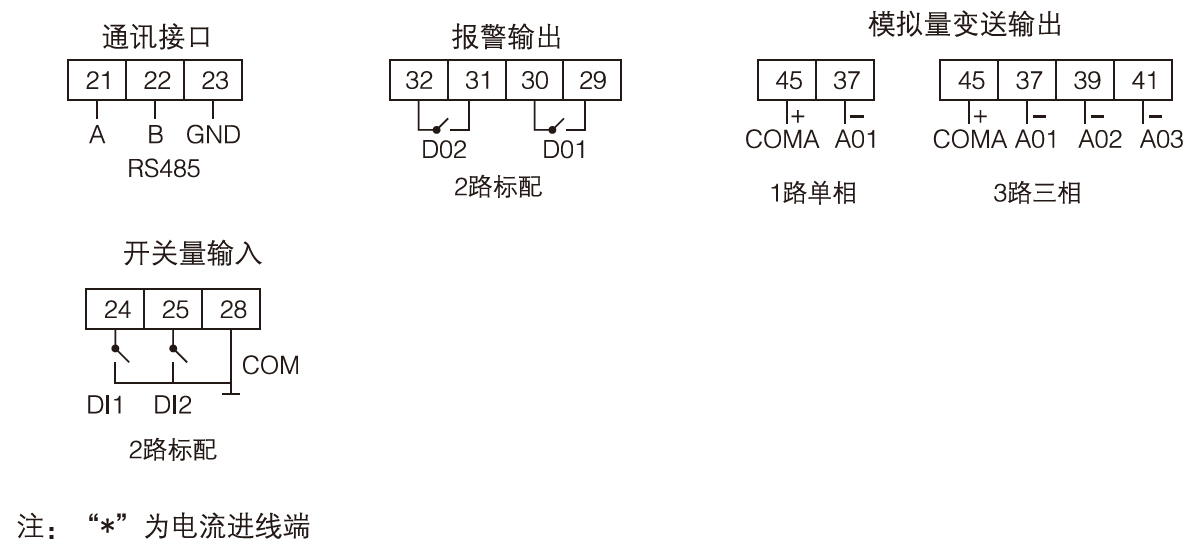

選配功能
