概述

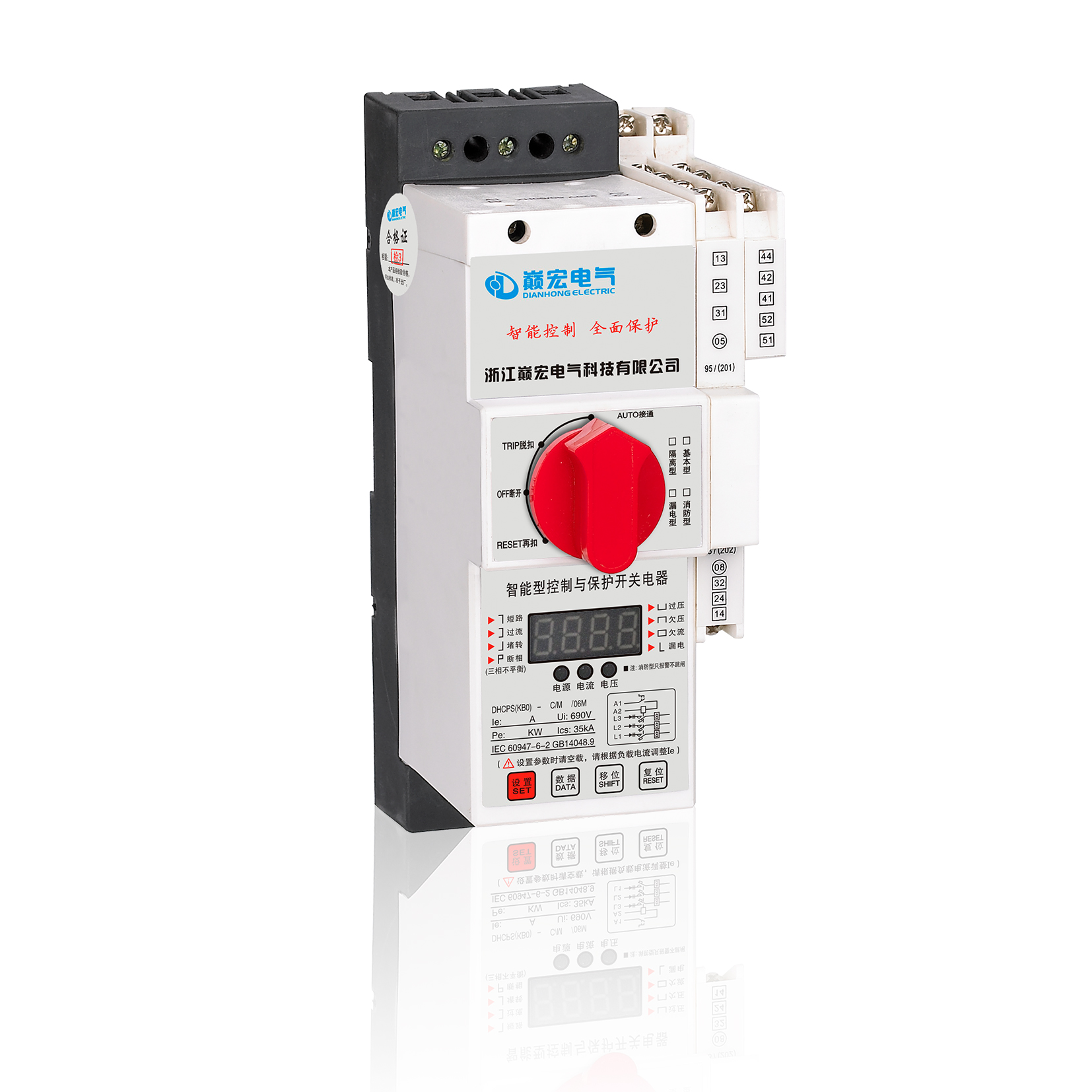

DHCPS采用模塊化的單一產品結構型式，應用微電子技術，集成了斷路器(熔斷器)、接觸器、過載(或過流)保護器、欠電壓、缺相保護器、漏電保護器、隔離器等電器元件的綜合功能。
DHCPS主要用于交流50Hz(60Hz),額定電壓至690V,額定電流自0.16A~125A的電力系統中，能夠接通、承載和分?jǐn)嗾l件下(包括規定的運行過載條件)下的電流，且能接通、承載并分?jǐn)嘁?guī)定的非正常條件下的電流(如短路電流)。
本產品符合標準GB 14048.9《低壓開關設備和控制設備 多功能電器(設備)第2部分：控制與保護開關電器(設備)》、IEC60947-6-2《低壓開關設備和控制設備 第6部分 多功能電器 第2節 控制與保護開關電器》。

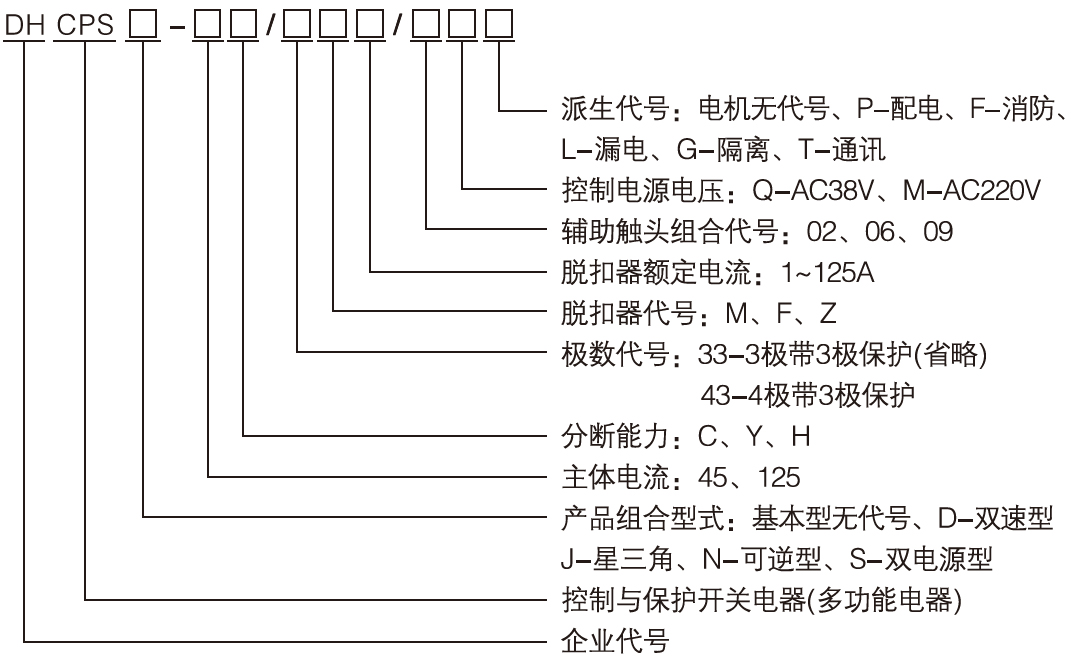

型號及含義
正常工作條件和安裝條件
◆ 安裝地點的海拔不超過2000m。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限為+40℃，下限為-5℃，且24h的平均值不超過+35℃。
◆ 大氣濕度
◇ 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于濕度變化偶爾產生的凝露應采取特殊的措施。
◆ 安裝類別：380V為Ⅳ級；690V為Ⅲ級；防護等級：IP20(具有防觸指功能)。
基本結構
◆ 主體
◇ 主要由軀殼、主體面板、電磁傳動機構、操作機構、主電路接觸組等部件構成，具有短路保護(類似MCCB及熔斷器的短路保護功能)、自動控制(類似接觸器的遠程控制功能)、就地操作與指示等功能。
◆ 電磁傳動機構
◇ 主要由線圈、鐵芯、控制觸點及基座等組成，具有欠電壓、失壓保護功能，能接受通斷操作指令，控制主電路接觸組中的主觸頭接通或分?jǐn)嘀麟娐?。線圈接線端子標志為A1, A2。
◆ 操作機構(主體面板)

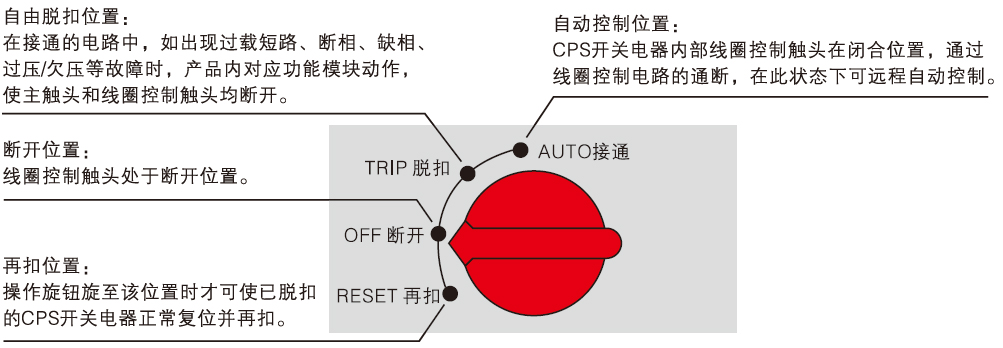

◇ 能接受每級接觸組的瞬時短路信號和來自電子過載脫扣器的故障信號，通過控制觸點切斷控制線圈回路由電磁操作機構分?jǐn)嘀麟娐?。故障排除后由操作旋鈕復位。CPS操作機構的工作狀態在主體面板上的符號及指示器位置含義如下圖所示：
◆ 主電路接觸組
◇ 主電路接觸組主要由靜、動雙斷點觸頭、柵片滅弧室和限流式快速短路脫扣器動作機構組成，每極相互獨立；在負載發生短路時，脫扣器快速動作，帶動操作機構切斷控制線圈電源，使主電路各極全部斷開。
◆ 電子脫扣器
◇ 具有過載可調和過流可調保護功能，具有延時、溫度補償、斷相、缺相、三相不平衡、過壓、欠壓和較低過載下良好的保護功能，整定電流值包括過載反時限Ir1，過流定時限Ir2，且均可調。按用途分為多種類別規格。
◆ 輔助觸頭模塊
◇ 輔助觸頭基本參數見下表，輔助觸頭為電氣上分開的，即每組觸頭上可接不同的電壓；輔助觸頭的每對接線端子均用2位數標志，標志的個位數是功能數，1，2表示常閉觸頭，3，4表示常開觸頭，標志的十位數為序列數。屬于同一觸頭接線端子用相同的序列數，且所有具有相同功能的觸頭用不同的序列數。
◇ 95，98標志故障信號常開觸頭，05，08標志短路信號常開觸頭。
◇ 當主電路發生過載(或過流撾壓、斷相/缺相等)故障時操作旋鈕處于TRIP，05，08短路報警信號閉合，95，98故障報警信號也閉合，主電路分?jǐn)唷?/p>
標準的使用類別

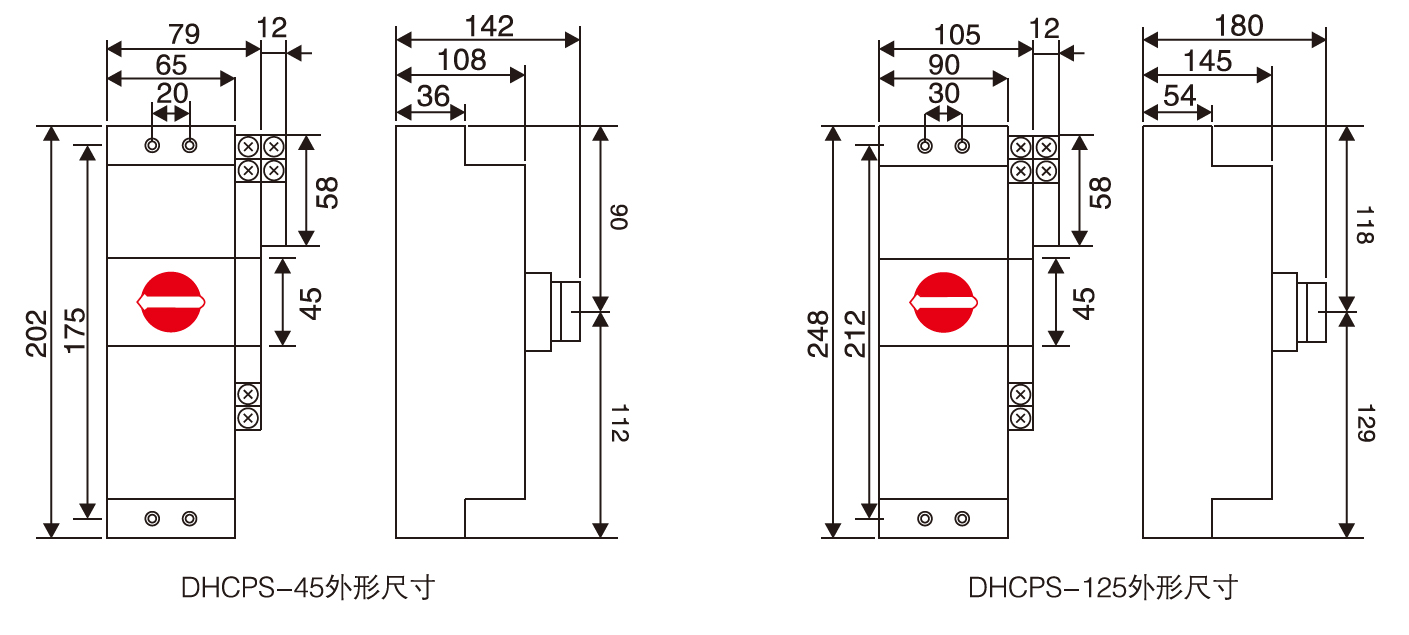

外形及安裝尺寸

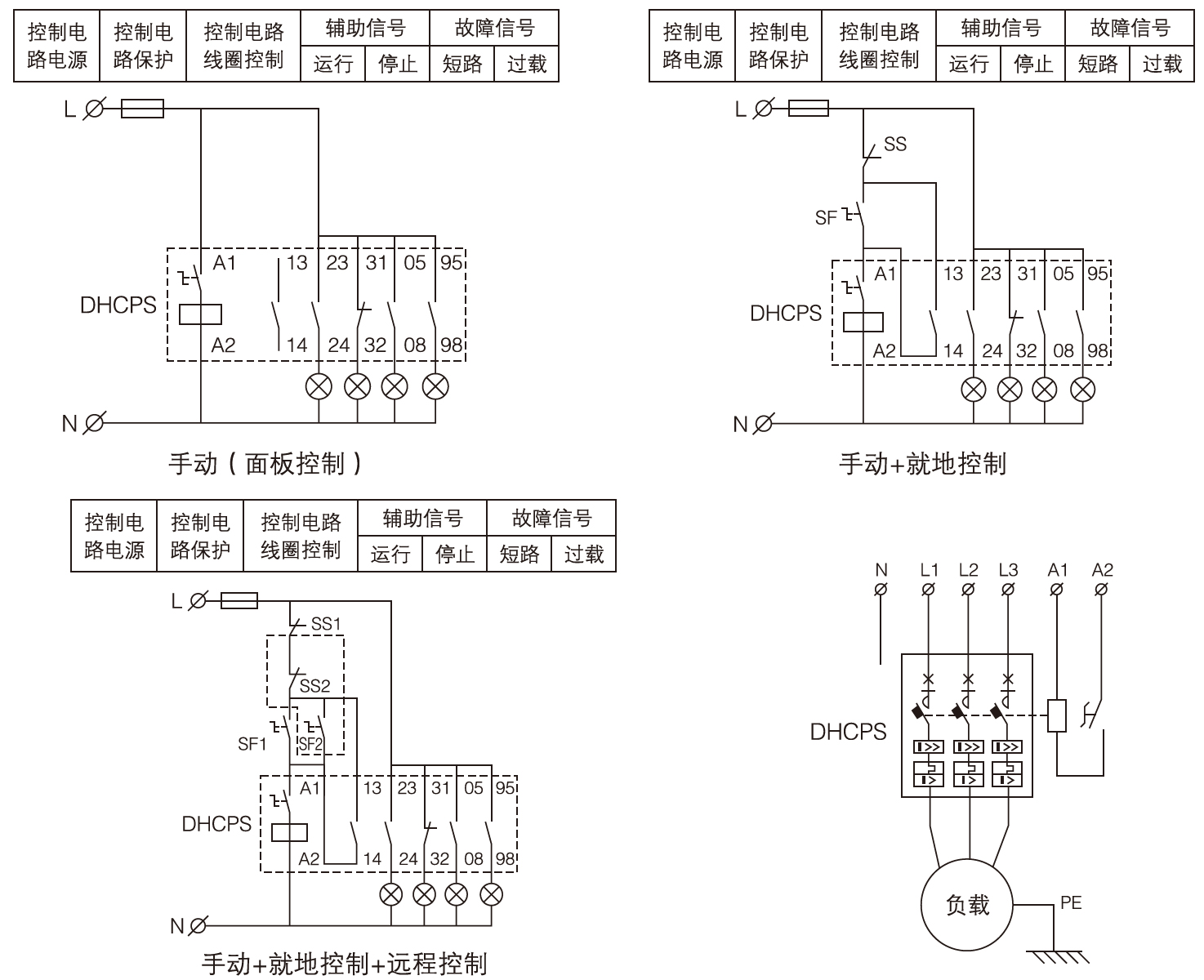

基本電氣控制圖
