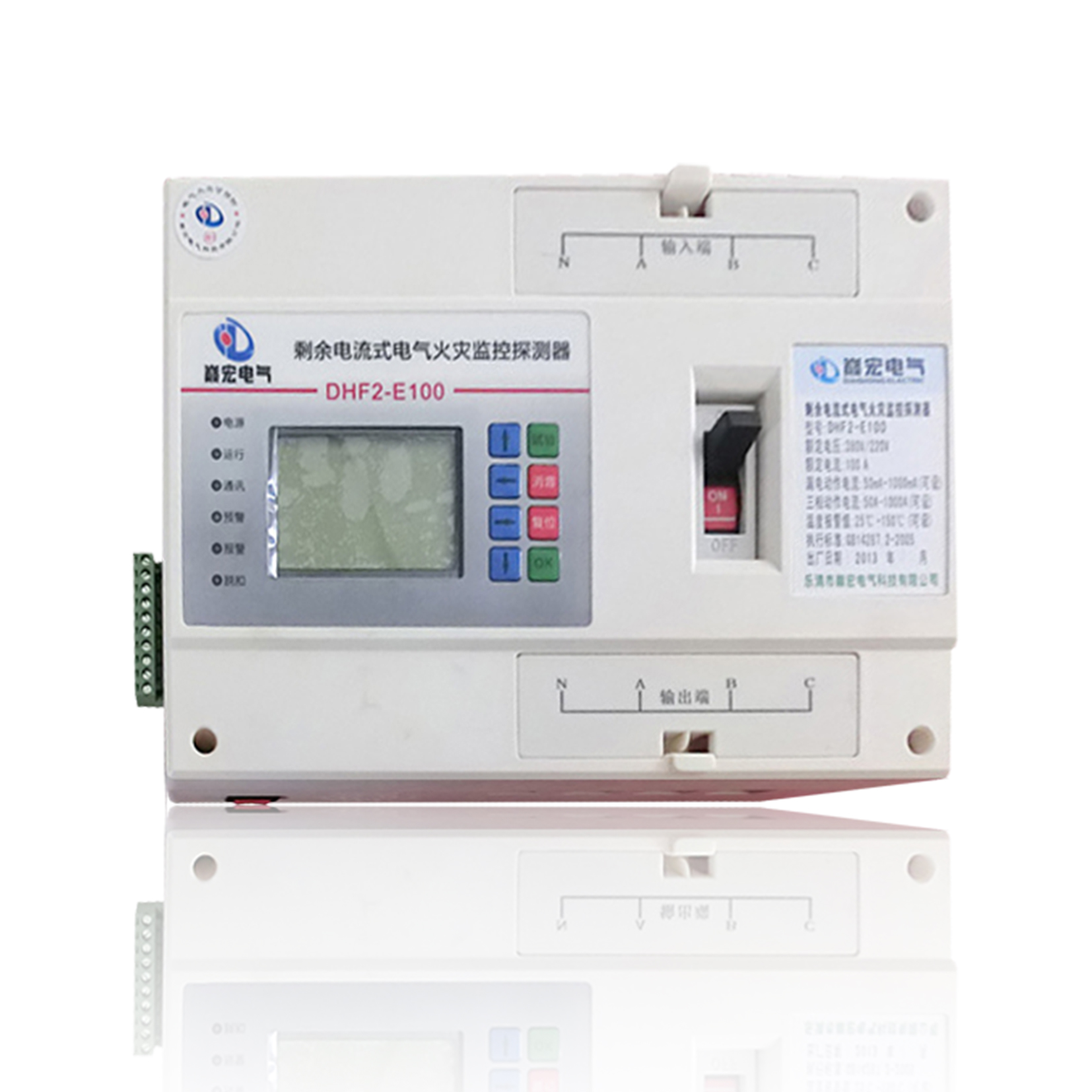

產品概述
DHF2系列電氣火災監控探測器適用于交流50Hz，額定電壓AC400V，額定電流630A及以下的電路中，產品由硬件16位微控制器，軟件實時操作系統構成，全天候可靠有效的監控被保護電氣線路的火災隱患。實時將監測到的異常參數通過RS485通訊網絡發送到監控中心。當漏電值大于預設報警值時，會發出聲、光報警信號，并保存報警記錄。
DHF2系列電氣火災監控探測器依據GB14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》設計而成，并符合本標準的要求。產品廣泛應用于工廠、學校、大型庫房、辦公室、商業建筑、賓館、重要部門及人員密集的建筑、娛樂場所和政府機關辦公樓等場所的變電、配電系統中。
基本功能
◆ 實時監測
◇ 實時監測受控回路剩余電流/溫度，并實時顯示。
◆ 報警保護功能
◇ 用電回路的剩余電流/溫度，若超出預定值則發出聲光信號報警，能在規定時間內切斷供電回路(可設為不切斷)，以保證安全用電。
◆ 通訊功能
◇ 通過CAN總線可以與本公司的監控設備主機進行組網通訊，實現遠程管理、維護、控制。
◆ 消防聯動功能
◇ 可與消防控制中心主機聯動，實現遠程切斷負載電源，并有反饋信號給消防控制中心報警。

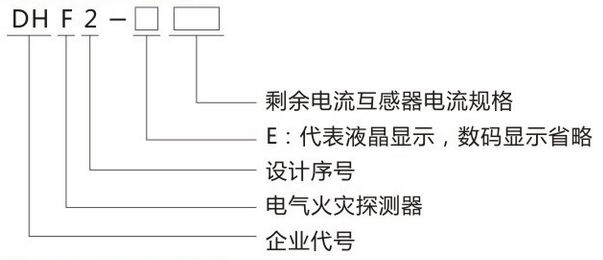

型號及含義
主要技術參數
1、額定工作電壓：AC 220V 50Hz；
2、剩余電流報警值：20mA~999mA，連續可調步長1mA；
3、溫度報警值：無；
4、漏電回路數：1回路；
5、溫度回路數：無；
6、保護動作：≤0.5s；
7、警報聲響：≥70db；
8、報警/脫扣輸出：無源輸出，觸點容量AC 220V/3A，開啟顯示1，關閉顯示O；
9、顯示方式：LEA顯示（第一位代表路數，后三位代表有效數值）；
10、消防聯動：DC24V；
11、通訊方式：CAN總線（≤10km）。
設置說明

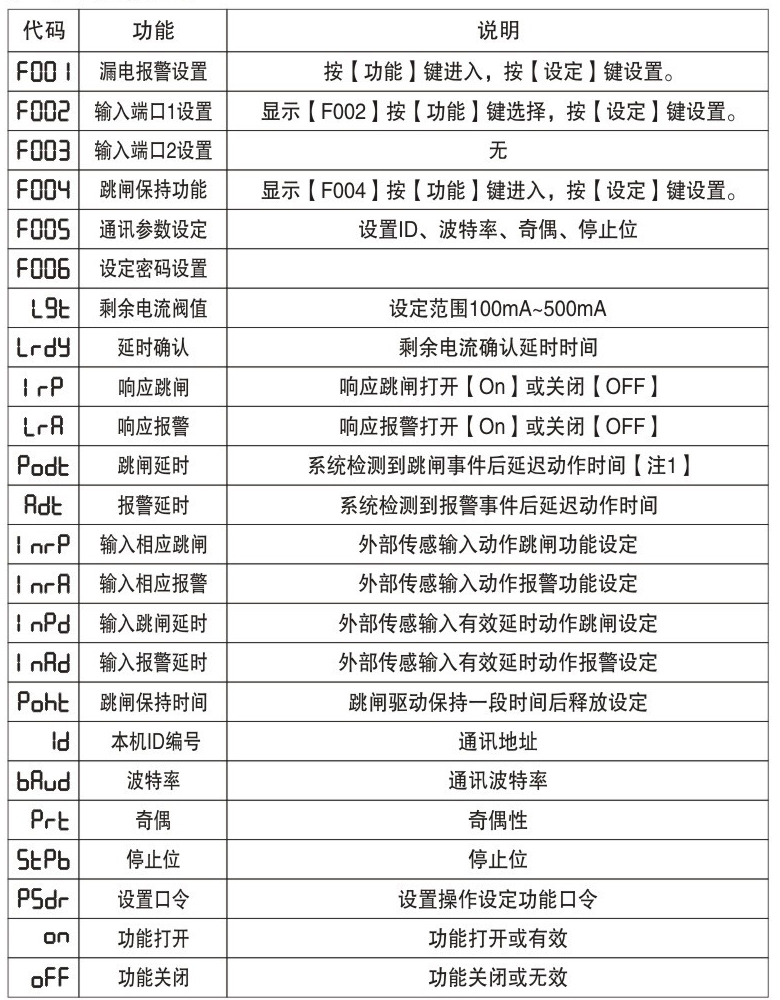

參數設置
注1：為了配合市場上一些分勵脫扣器無自斷電開關，設定一個脫扣時間軟件控制分勵脫扣器線圈失電，避免燒毀事故。
安裝說明

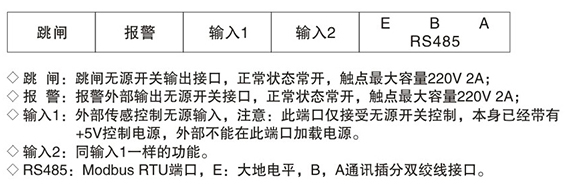

接線端子示意圖
