概述

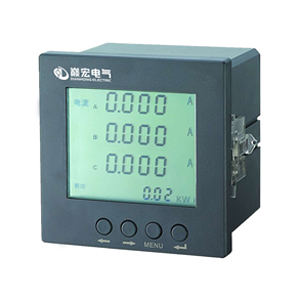

多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能，電力質量分析，諧波總量2-31次。并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LCD現場顯示和遠程RS-485數字通訊。具有接安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、諧波總量2-31次
顯示：數碼管一三排LED數碼管顯示，可視度高液晶屏-STN藍屏、寬視角、高品質、高清晰LCD液晶顯示
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變化比
用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型
