外型結構

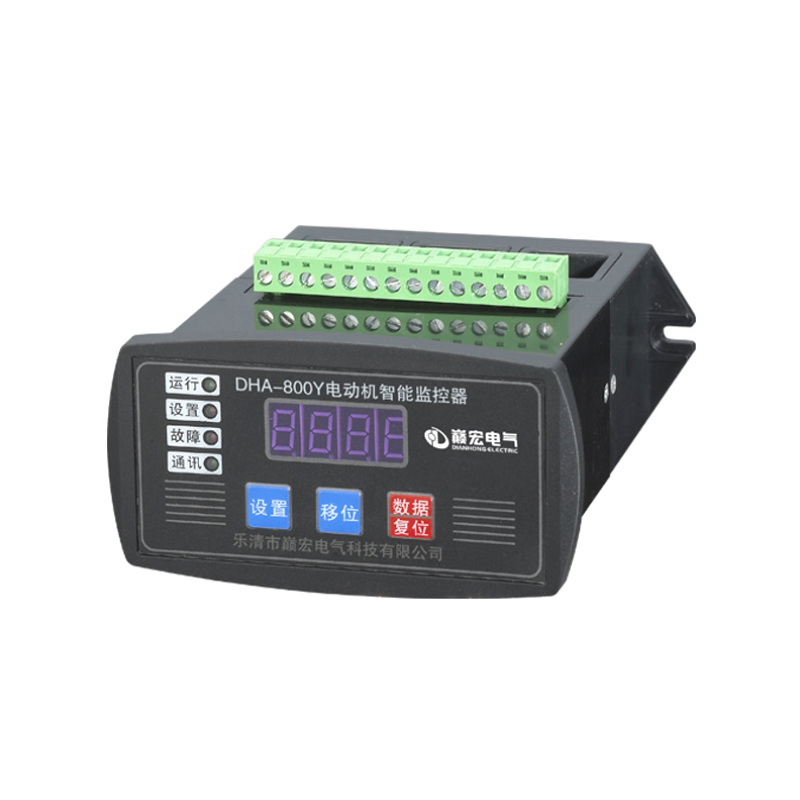

裝置由兩部分組成：● 主體單元；● 電流互感器單元
主單體元：主體單元由電子器件、顯示器組成。安裝在門板上或抽屜的面板上。通過面板上的控制按鈕，LED顯示屏，可以進行控制、監視和參數設置。
電流互感器單元：做電流檢測。
連接：主體單元通過專用電纜的RJ12接口和互感器單元連接。
概述
本產品是基于微處理器技術開發研制的電機保護與控制裝置。核心部件采用國外最先進的AD單片微機，可滿足更高層次用戶的要求，它主要使用于發電、建材、石油、化工、冶金、輕工、水泥、紡織工業等。它由微處理器來執行電機的保護與控制功能，完成對電機故障停機原因儲存自診斷以及與上位機的通訊等。
裝置為電機提供的完備保護，避免了因電機過載、輕載、堵轉、欠壓、超壓、啟動超時、斷相、三相不平衡、接地、短路、漏電等可能故障導致的生產事故，最大限度地保證設備運行的有效性與安全性。
裝置采用RS485通訊接口設計，保證了與上位機通訊的快速可靠，同時能快速響應上位機的實時查詢等要求并執行相應操作，裝置對電機運行狀態和故障原因監控記錄極大方便了對電機維護計劃的制定。
對于每一個電機回路，需要配置獨立的裝置來進行保護與控制。本產品標準的配置，完善的功能，大大簡化了傳統意義上的電機回路的維護，降低了設備維護成本。
主要功能
1、保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、漏電保護、接地故障保護、欠載保護、空載保護、短路保護。
2、控制功能：直接起動、正反起動、星三角起動、直接旁路起動、自耦變壓器降壓起動、多方起動控制。
3、顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息等。
4、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、漏電電流值、通訊地址等。
性能特點

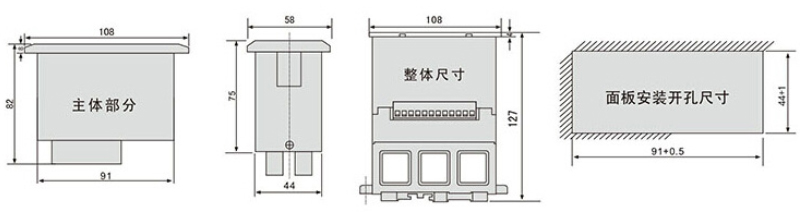

外形尺寸

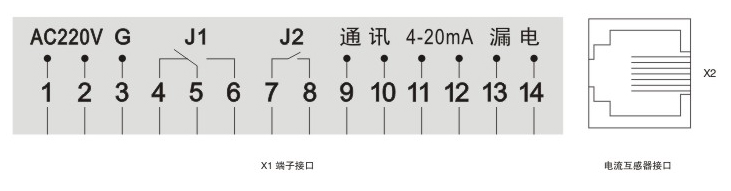

端子接口
