適用范圍
DH-371智能自供電微機保護裝置(以下簡稱裝置),充分考慮當前配電網的現場實際情況,為解決開閉所、箱變等配網系統環網柜二次設備的取電難題,采用電源、采樣一體化方案,僅需一次電流互感器采樣,即可實現裝置的正常供電。裝置具有兩段過流、反時限過流、零序接地保護等保護功能,可用于母線、線路配電變壓器等多種保護場合。

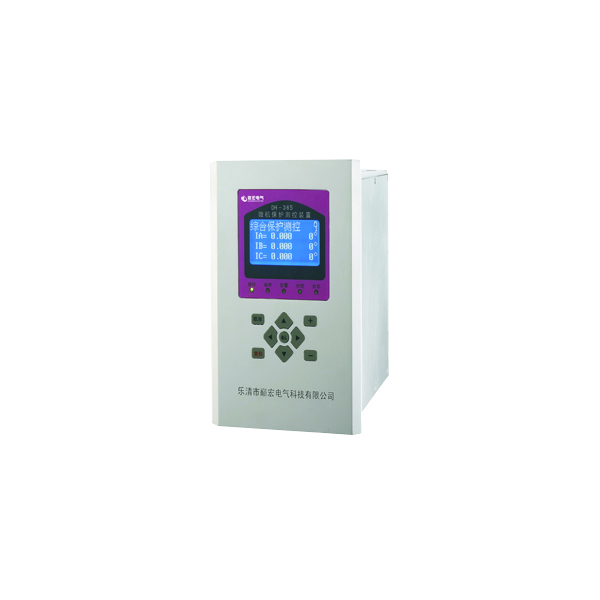

DH-365自供電保護裝置 |
備用電源自投保護裝置,進線保護,進線備投自復功能。 |
保護功能 |
型號 |
■ |
名稱 |
■ |
應用范圍 |
■ |
電流速斷保護 |
■ |
限時電流速斷保護 |
■ |
過電流保護 |
■ |
反時限過電流(一般、非常、極端) |
■ |
零序過流報警/跳閘(小接地系統) |
■ |
低電壓保護 |
■ |
零序過壓保護 |
■ |
低電壓保護 |
■ |
|
零序過壓保護 |
■ |
|
合閘后加速保護 |
■ |
|
過負荷保護 |
■ |
備投自復方案 |
備用電源備投 |
■ |
主要電源自復 |
■ |
事件記錄 |
保護事件 |
■ |
告警事件 |
■ |
遙信變位事件 |
■ |
事件SOE |
■ |
遙測遙信 |
電流、電壓、有功、無功、功率因數、頻率 |
■ |
12路遙信量 |
■ |
控制功能 |
遠方保護投/退 |
■ |
通訊功能 |
RS485 |
■ |
通訊規約MODBUS |
■ |

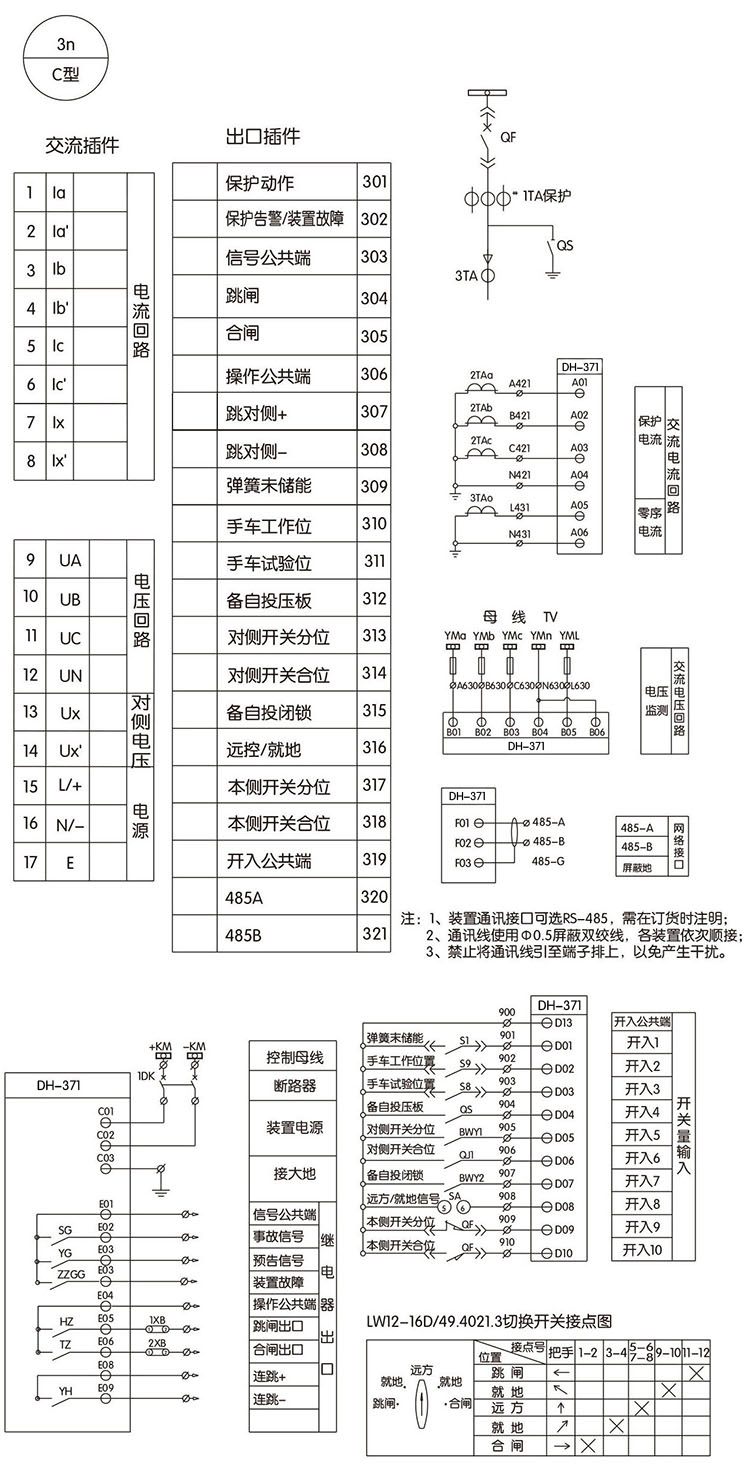

接線圖
開孔尺寸
